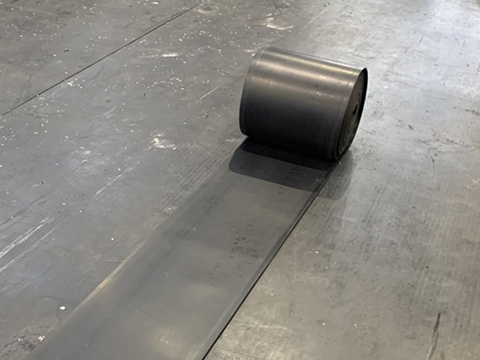

平ベルト
普通コンベヤベルト仕様
用途
石炭･鉱石･石灰石をはじめ､セメント･砕石･木材チップなどのバラ物搬送や袋体･粉体搬送に適しています。
| ベルト強力 | プライ数 | 芯体種 | カバーゴム厚 | ベルト幅(mm) | 最小プーリ径(mm) |
|---|---|---|---|---|---|
| 100K | 1P | EP | 1.5x1.5 | 300,350,400,450,500,600 | 110 |
| 125K | 2P | 1.5x1.5 | 300,350,400,450,500,600 | 170 | |
| 3.0x1.5 | |||||
| 160K | 2P | 3.0x1.5 | 300,350,400,450,500,600,700,750 | 170 | |
| 250K | 2P | 5.0x1.5 | 400,450,500,600,700,750,800,900 | 230 | |
| 315K | 2P | 5.0x1.5 | 500,600,700,750,800,900 | 260 | |
| 400K | 3P | 5.0x1.5 | 500,600,700,750,800,900,1000 | 350 | |
| 6.0x3.0 | |||||
| 500K | 3P | 5.0x1.5 | 750,800,900,1000,1050,1200 | 380 | |
| 6.0x3.0 | |||||
| 630K | 3P | 6.0x3.0 | 900,1000,1050,1200,1400,1600 | 420 | |
| 8.0x3.0 | |||||
| 800K | 4P | 8.0x3.0 | 900,1000,1050,1200,1400,1600 | 560 | |
| 10.0x3.0 |
※在庫はお問い合わせをお願いします。
※EPとはポリエステル製の縦糸とナイロン製の横糸を交織した芯体のことです。
耐熱コンベヤベルト仕様
用途
運搬物温度あるいは雰囲気温度が60℃以上の場合に仕様します。
製鉄工場の焼結鉱またはペレット鉱､セメント工場の乾燥原料､クリンカー､セメント製品他の運搬に適しています。
| 品種 | 主要ｺﾞﾑ素材 | 適用特性 | 特 長 |
|---|---|---|---|
| ヒートキャリｰHC-513 | SBR | 黒 中温標準 | SBR系の耐熱標準品です。耐摩耗性にも優れています。 |
| ヒートキャリｰHC-530 | SBR | 白 中温標準 | SBR系の黄白色の耐熱ベルトで硬化タイプに属す。汚れを嫌う運搬物に適しています。 |
| ヒートキャリｰHC-710 | EPR | 黒 高温標準 | EP系耐熱ベルトで、熱老化性に優れクラックが入りにくく耐摩耗にも優れた高温用途の耐熱ベルトです。 |
| ヒートキャリｰHC-730 | EPR | 白 高温標準 | EP系の白色耐熱ベルトで運搬物を汚染しません。また、クラックが発生しにくい構造です。 |
| ヒートキャリｰHC-770 | EPR | 黒 高温耐摩耗用 | 高温条件下での耐摩耗性に優れています。 |
仕様を除外する用途
- 耐熱コンベヤベルトのすべてに使用を除外する用途
- 植物油以外の油を少しでも含んだり、付着しているものは避けて下さい。
- 難燃性を必要とする場合は避けてください。
- ヒートキャリｰHC-710/HC-730/HC-770コンベヤベルトに使用を除外する用途
- 180℃以上の粉体物の運搬は避けて下さい。
耐油コンベヤベルト仕様
特長
油性物や油で処理された運搬物及び下水汚物､ゴミ搬送などに適しています。
- 油による膨潤､ベルトの逆ぞりが少ないベルトです。
- 油性物に応じたベルト選定ができます。
ベルト品種と主な用途
| 品種 | 色 | 主要素材 | 特長・適用範囲 |
|---|---|---|---|
| 耐油110 | 黒 | CR (クロロプレン) |
一般的な耐油性は耐油210より劣りますが、基本的物性について優れます。軽度の耐油性と中度(70℃以下)の耐熱性が要求される場合に適用します。 |
| 耐油130 | 白 | ||
| 耐油210 | 黒 | NBR (ニトリル) |
芳香族溶剤(ベンゾール・トルオールなど)ハロゲン化炭化水素、ケトン、エステル類を除く油類(鉱・動・植物油)に抵抗性があります。カバーゴムの耐摩耗性、耐引裂き性が優れます。 |
| 耐油230 | 白 | ||
| 耐油240 | 緑 | ||
| 耐油220 | 黒 | NR+NBR (天然+ニトリル) |
軽度の耐油性を有し、他の耐油ベルトより耐寒性があります。 木材チップ、冷凍魚、穀物運搬などに適します。 |
| ビニール300 | 白/緑 | PVC+NBR (塩化ビニル+ニトリル) |
片面白色、片面緑色の標準在庫品です。 高度の耐油性を有するものに使用します。 |
| ビニール310 | 黒 | 耐油300のカラーシリーズでオーダ製品です。 | |
| ビニール330 | 白 | ||
| ビニール340 | 緑 |
ベルト仕様
| ベルト強力 | カバーゴム厚 | ベルト幅(mm) |
|---|---|---|
| 160K | 3.0×1.5 | 300,350,400,450 |
| 250K | 3.0×1.5 | 500,600 |
| 315K | 3.0×1.5 | 750,900 |
